Электрическая дуга внутри распределительного устройства развивается за доли секунды. За это время температура и давление в отсеке могут резко вырасти, а обычная токовая защита не всегда успевает распознать повреждение достаточно быстро. Поэтому на подстанциях и промышленных объектах применяют отдельную систему дуговой защиты: она обнаруживает световую вспышку, сопоставляет её с электрическими параметрами и формирует команду на отключение повреждённого участка.
Какие задачи решает дуговая защита
Главная задача системы — сократить время существования дуги. Чем быстрее отключится выключатель, тем ниже вероятность серьёзного повреждения ячейки, шин, кабельных присоединений и соседнего оборудования. Это помогает уменьшить объём восстановительных работ и быстрее вернуть распределительное устройство в эксплуатацию.
При этом проект нельзя сводить к установке одного датчика. Нужно определить потенциально опасные зоны, выбрать принцип подтверждения аварии, рассчитать логику отключения и учесть фактическую схему объекта. На действующей подстанции дополнительно оценивают состояние вторичных цепей, свободное место в шкафах и возможность интеграции с уже установленными терминалами защиты и автоматики.
Из чего состоит система
Типовая дуговая защита включает оптические датчики, линии связи, устройство обработки сигналов и выходные цепи отключения. Точечные датчики контролируют определённые отсеки, а протяжённые оптические элементы могут охватывать более длинную зону. Конкретная конфигурация зависит от конструкции комплектного распределительного устройства и принятого секционирования.
Световой канал часто дополняют контролем тока. Такая логика снижает риск ложного срабатывания от фотовспышки, сварочных работ или яркого внешнего освещения. При одновременной фиксации вспышки и аварийного тока устройство получает более надёжное подтверждение повреждения. Однако окончательная схема всегда определяется проектом: на отдельных объектах требуются дополнительные блокировки, резервные команды или передача событий в систему диспетчеризации.
При выборе оборудования полезно оценивать не только число входов и выходов, но и возможности диагностики, журналирования событий, тестирования каналов и масштабирования. Решения для проектирования, монтажа и сервисного сопровождения дуговой защиты представлены на сайте https://proel.spb.ru/. Технические параметры следует сопоставлять со схемой конкретного распределительного устройства и требованиями эксплуатационной организации.
Как размещают оптические датчики

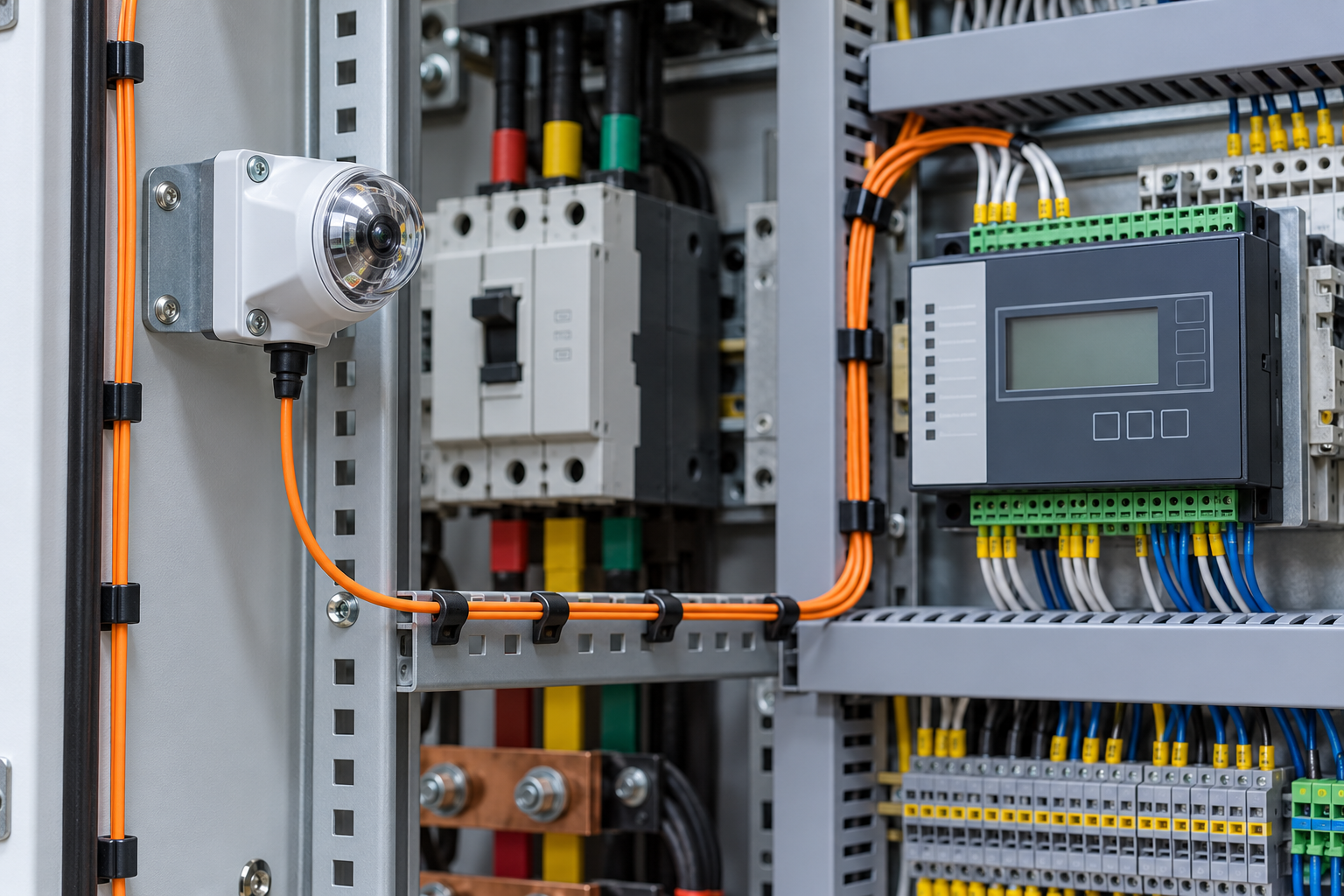

Датчики устанавливают там, где возможно возникновение дуги: в шинных, кабельных и выключательных отсеках, а также в других зонах, определённых обследованием. Важно обеспечить обзор контролируемого пространства и одновременно защитить оптические элементы от механического воздействия, загрязнения и случайного перекрытия деталями конструкции.
Трассы оптических и электрических линий прокладывают с учётом допустимых радиусов изгиба, электромагнитной обстановки и удобства обслуживания. Каждый канал маркируют, а его соответствие конкретному отсеку фиксируют в рабочей документации. Благодаря этому во время проверки или ремонта персонал может быстро определить назначение датчика и связанный с ним алгоритм отключения.
Этапы проектирования и внедрения
- Обследование. Специалисты изучают однолинейную схему, конструкцию ячеек, действующие защиты и режимы работы оборудования.
- Разработка логики. Определяются зоны контроля, условия пуска, команды отключения, блокировки и резервирование.
- Подбор оборудования. Выбираются датчики, центральные устройства, модули расширения, источники питания и интерфейсы связи.
- Монтаж. Компоненты устанавливаются в шкафах, прокладываются линии, выполняется маркировка и проверяется качество соединений.
- Пусконаладка. Испытывается каждый оптический канал, токовое подтверждение, выходные реле и прохождение команды до выключателя.
- Документирование. Заказчик получает актуальные схемы, таблицы сигналов, протоколы испытаний и инструкции для персонала.
Что проверить при приёмке
Приёмочные испытания должны подтверждать не только реакцию отдельного датчика, но и весь путь сигнала. Проверяют срабатывание в каждой защищаемой зоне, селективность отключения, время прохождения команды, индикацию и запись событий. Если предусмотрена связь с АСУ ТП, отдельно контролируют корректность передаваемых сигналов и меток времени.
Важно также убедиться, что отказ одного вспомогательного элемента не остаётся незамеченным. Функции самодиагностики, контроль питания и целостности линий позволяют вовремя выявлять неисправности до возникновения аварийной ситуации. Результаты тестов заносят в протокол, а исходные уставки сохраняют в эксплуатационной документации.
Техническое обслуживание
После ввода в работу систему включают в график планового обслуживания. Периодичность проверок зависит от требований производителя, условий объекта и внутренних регламентов. Обычно контролируют чистоту оптических элементов, состояние кабелей и разъёмов, исправность индикации, журнал событий и прохождение тестовых команд без воздействия на силовое оборудование.
Изменения в первичной схеме или составе ячеек требуют повторной оценки зон контроля. Перенос кабелей, замена выключателя либо расширение секции могут повлиять на расположение датчиков и алгоритм отключения. Актуализация проекта после реконструкции помогает сохранить расчётную эффективность защиты.
Грамотно спроектированная дуговая защита — это не отдельный прибор, а согласованный комплекс технических решений. Надёжность достигается сочетанием корректного зонирования, быстрого обнаружения, селективного отключения, качественного монтажа и регулярных испытаний.
