Лазерная резка металла — современное решение для точного и эффективного раскроя материалов. Этот метод набирает популярность в металлообработке благодаря возможности создавать детали сложной формы с минимальными отходами и высокой точностью исполнения. Гибкость технологии позволяет применять её в самых разных задачах — от мелкосерийного производства до крупных промышленных проектов.
Развитие оборудования для лазерной резки расширяет диапазон производственных задач и повышает гибкость цифрового раскроя. При этом оценивать технологию полезно не только с позиции характеристик станка, но и с позиции загрузки: постоянный поток деталей может оправдывать собственный участок, тогда как опытные образцы, разовые заказы и небольшие серии часто требуют прежде всего доступа к подходящему оборудованию и отлаженному процессу.
Основные типы лазеров для резки металла
Для резки металла применяют несколько типов лазеров — у каждого свои особенности, которые определяют сферу применения и эффективность в конкретных задачах. Разберём основные варианты.
Волоконные лазеры (fiber lasers) активно используются благодаря высокой эффективности и надёжности. Они отличаются:
- хорошей энергоэффективностью — преобразуют электрическую энергию в лазерное излучение с минимальными потерями;
- компактностью конструкции, что упрощает интеграцию в производственные линии;
- относительно простым обслуживанием лазерного источника по сравнению с классическими CO??резонаторами; при этом промышленные установки всё равно требуют системы охлаждения и регулярного обслуживания вспомогательных узлов;
- высокой точностью резки, особенно при работе с тонкими листами металла.
Такие лазеры хорошо подходят для обработки стали, алюминия, меди и сплавов — в том числе в мелкосерийном и серийном производстве, где важна скорость и повторяемость операций.
CO??лазеры (газовые) продолжают использоваться на существующих производственных линиях и в задачах, где важна работа не только с металлами, но и с рядом неметаллических материалов. Для резки металла современные волоконные системы во многих диапазонах толщин выигрывают по энергоэффективности и скорости, поэтому выбор между технологиями зависит от материала, толщины, требуемого качества кромки и уже имеющейся инфраструктуры.
CO??установки требуют обслуживания оптического тракта и газовой системы, а также стабильной работы охлаждения. Это повышает требования к сервису по сравнению с волоконными источниками, хотя конкретная экономика определяется конфигурацией оборудования и загрузкой участка.
Диодные лазеры пока реже встречаются в задачах по резке металла — чаще их используют для сварки или термообработки. Их преимущества — компактность и долгий срок службы, но по мощности и глубине реза они обычно уступают волоконным и CO??лазерам. Могут быть оправданы в нишевых задачах, где критичны габариты оборудования или специфичны требования к термическому воздействию.
Принцип работы оборудования для лазерной резки

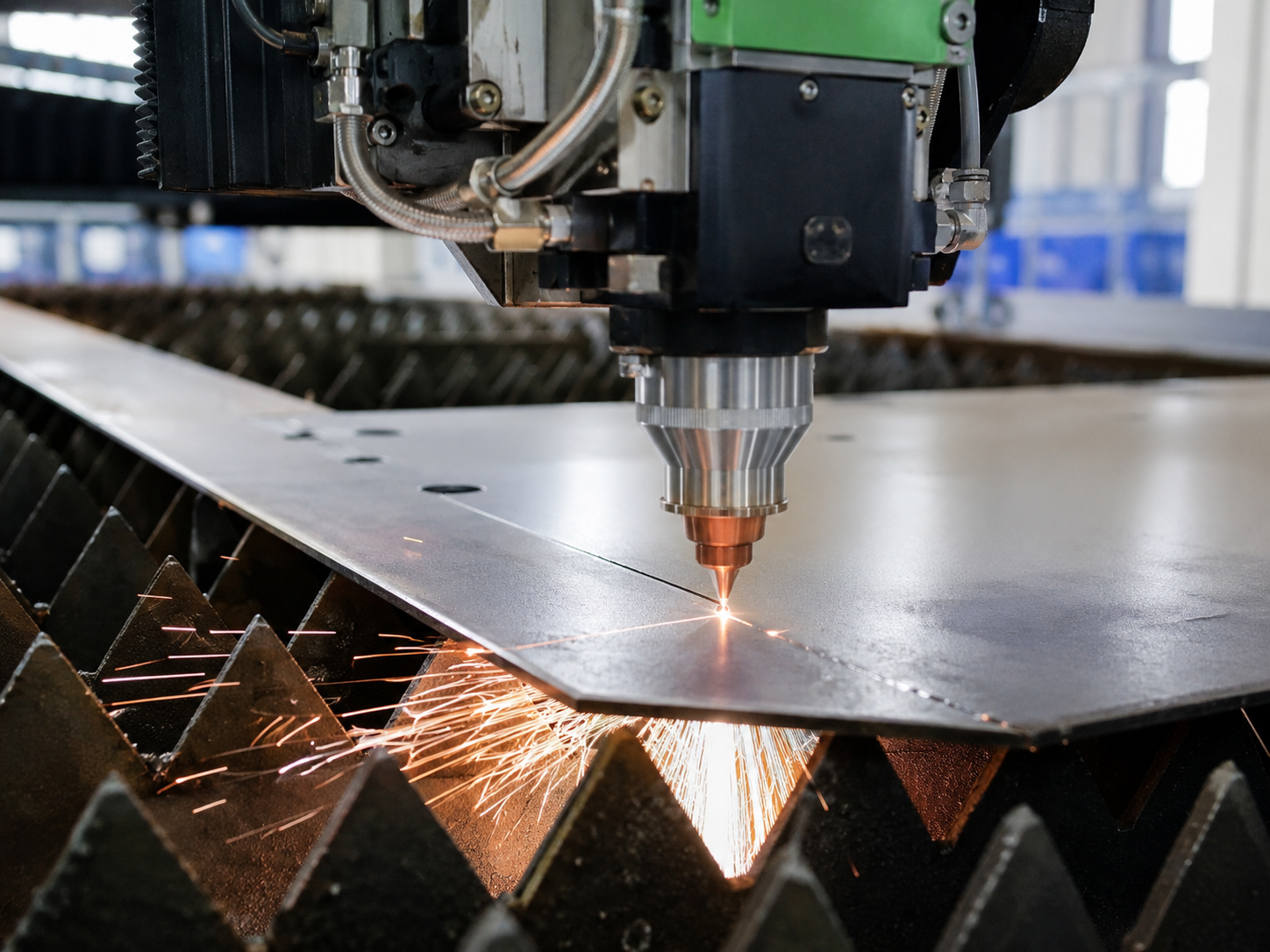

Оборудование для лазерной резки металла преобразует энергию лазерного излучения в тепловую энергию, локально расплавляющую или испаряющую металл по заданному контуру. Процесс начинается с генерации лазерного луча в источнике — это может быть волоконный, CO? или другой тип лазера. Затем луч направляется и фокусируется на поверхности заготовки с помощью оптической системы, включающей зеркала и фокусирующую линзу.
В зоне воздействия луча металл нагревается до температуры плавления или испарения. Для повышения эффективности процесса и удаления расплавленного материала в зону резки подаётся вспомогательный газ — например, кислород, азот или инертный газ. Выбор газа зависит от типа металла и требуемого качества реза: так, кислород может усиливать экзотермическую реакцию при резке углеродистых сталей, а азот помогает предотвратить окисление при обработке нержавеющих сталей и алюминия.
Ключевые этапы работы оборудования:
- формирование лазерного луча заданной мощности и длины волны;
- передача луча к рабочей зоне через оптическую систему;
- фокусировка луча на поверхности металла для концентрации энергии в малой области;
- воздействие луча на материал с одновременной подачей вспомогательного газа;
- перемещение режущей головки по заданной траектории (управляемое ЧПУ) для формирования контура детали;
- удаление расплава и продуктов реакции из зоны резки.
На качество и скорость резки влияют несколько факторов: мощность лазера, фокусировка луча, скорость перемещения головки, тип и давление вспомогательного газа, толщина и тип обрабатываемого металла. Например, при недостаточной мощности луча или неверной фокусировке возможны неполный прорез или образование грата (застывших капель расплава на кромке). При слишком высокой скорости перемещения головка может не обеспечить равномерное проплавление по всей толщине заготовки.
Ключевые характеристики оборудования
При выборе оборудования для лазерной резки металла важно учитывать ряд ключевых характеристик, от которых зависит производительность, качество обработки и спектр решаемых задач. Прежде всего, стоит обратить внимание на мощность лазерного излучателя: она определяет, с какими толщинами и типами металлов способно работать оборудование. Более высокая мощность позволяет резать толстые заготовки, но одновременно повышает энергопотребление и стоимость аппарата.
Не менее значим тип лазера (например, волоконный, CO?, диодный) — он влияет на эффективность обработки разных материалов. Так, волоконные лазеры хорошо подходят для резки высокоотражающих металлов (меди, латуни, алюминия), тогда как CO??лазеры могут быть предпочтительнее для некоторых видов сталей и неметаллических материалов.
Точность позиционирования и повторяемость — критически важные параметры для задач, требующих высокой геометрической точности изделий. Они зависят от конструкции портала, качества направляющих и системы управления. Чем выше эти показатели, тем меньше вероятность брака и тем шире возможности для создания сложных контуров.
Размер рабочей зоны задаёт максимальные габариты обрабатываемых деталей. При планировании производства нужно сопоставить типовые размеры заготовок с параметрами станка, чтобы избежать ограничений в будущем. Также стоит оценить скорость резки: она напрямую влияет на производительность, но должна быть сбалансирована с требуемым качеством кромки.

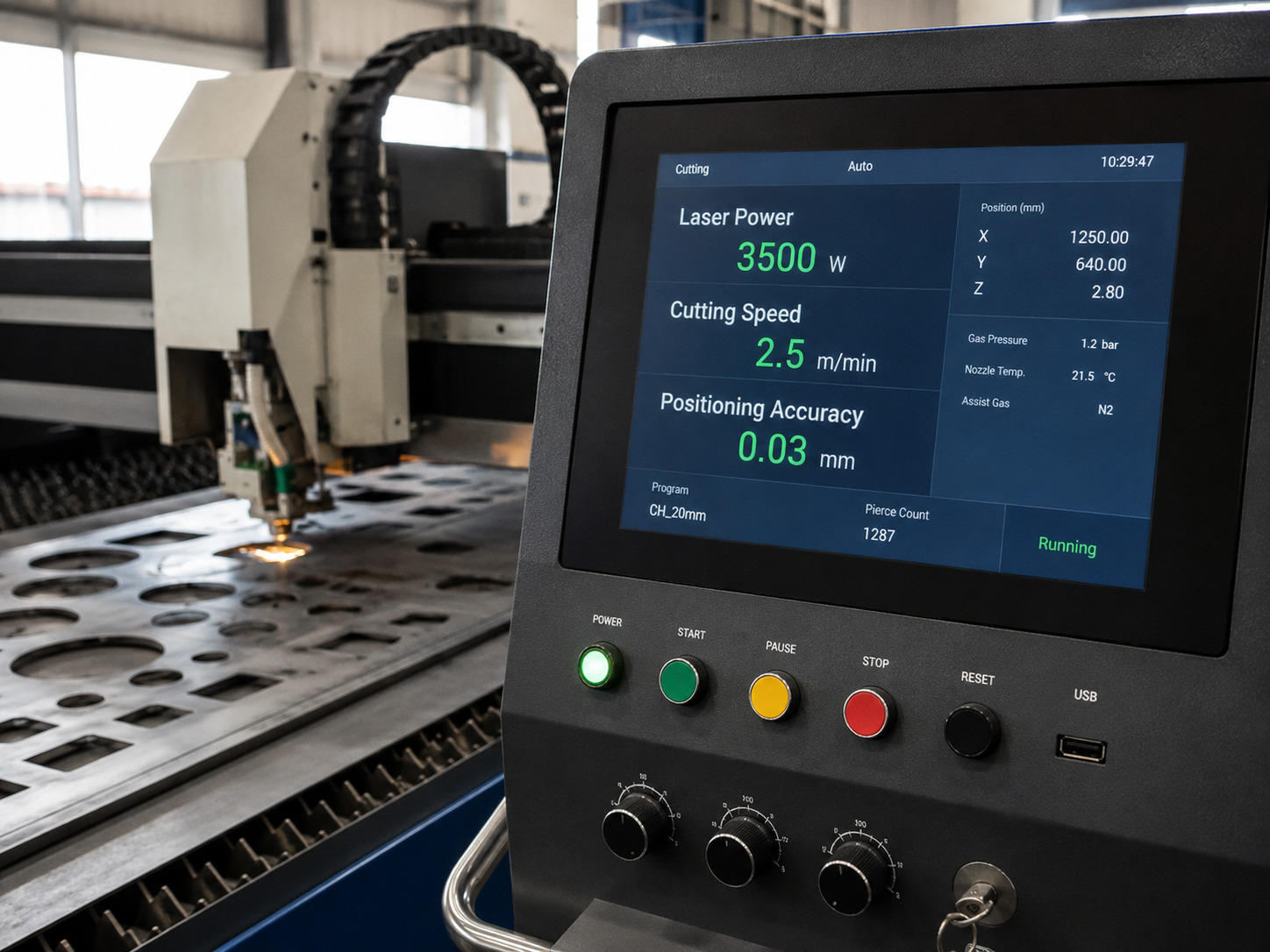

Система охлаждения предотвращает перегрев ключевых компонентов и поддерживает стабильность режима работы. В зависимости от мощности и конструкции установки применяют разные схемы охлаждения. Удобство интерфейса управления и возможности интеграции с CAD/CAM?системами также влияют на подготовку заданий, переналадку и повторяемость операций.
Применение лазерной резки в промышленности
Лазерная резка широко востребована в разных отраслях промышленности благодаря точности и возможности работать с разнообразными металлами и сплавами. Технология позволяет создавать детали сложной геометрии с минимальными отклонениями от заданных параметров, что особенно ценно при выпуске мелкосерийных и уникальных изделий.
В машиностроении лазерная резка применяется для изготовления компонентов механизмов и узлов: например, элементов корпусов, кронштейнов, соединительных деталей. Чёткие кромки реза снижают потребность в дополнительной механической обработке, ускоряя производственный цикл.
В производстве металлоконструкций метод используют для раскроя листов и профилей — в том числе при создании элементов строительных конструкций, ограждений, стеллажей. Лазерная резка даёт возможность оперативно вносить изменения в дизайн изделий: достаточно скорректировать цифровую модель, чтобы получить новый вариант детали.
В приборостроении и электронике технология незаменима для изготовления мелких высокоточных деталей, включая элементы корпусов приборов, монтажные платы и крепёжные элементы. Высокая точность реза критически важна для соблюдения зазоров и посадочных размеров.
В автомобильной промышленности лазерная резка задействуется при производстве кузовных деталей, компонентов шасси, элементов интерьера и экстерьера. Способность обрабатывать тонкие листы с сохранением геометрии позволяет создавать лёгкие и прочные конструкции.
Среди ограничений метода — сложности при работе с очень толстыми заготовками: эффективность и качество реза могут снижаться. Кроме того, отражающие поверхности (например, полированная медь или алюминий) требуют настройки режимов обработки, чтобы избежать рассеивания луча и нестабильности процесса. Также стоит учитывать, что для разных сплавов могут потребоваться разные типы лазеров и параметры резки — это влияет на гибкость перенастройки оборудования под новые задачи.
Собственный лазерный участок или специализированная резка
Экономическая логика лазерной резки зависит от загрузки. Собственный станок требует не только капитальных вложений, но и инфраструктуры, обслуживания, расходных газов, подготовки управляющих программ и квалифицированного персонала. При устойчивом потоке однотипных заказов эти затраты распределяются на большой объём продукции и собственный участок может быть оправдан.
Для опытных образцов, нерегулярных заказов, деталей со сложным контуром и небольших партий ситуация иная. Здесь часто важнее быстро получить доступ к установке подходящей мощности и рабочему процессу, уже настроенному под конкретный материал. В таких случаях лазерную резку можно передавать как отдельную операцию без приобретения собственного комплекса.
- до начала работ определяют материал, толщину листа, контур и требования к кромке;
- для серии важны повторяемость деталей и рациональная раскладка на листе;
- для единичного изделия существенны время подготовки программы и отсутствие необходимости в специальной оснастке;
- последующие операции — гибка, сварка, зачистка — учитывают ещё на этапе подготовки раскроя.
Типовые исходные данные и назначение такой производственной операции показаны на примере услуги «Металлообработка». Это позволяет оценивать технологию не как покупку конкретного станка, а как способ получить заготовку с заданной геометрией.
Таким образом, характеристики оборудования важны, но сами по себе не определяют способ организации работ. Решение о собственном участке или внешнем выполнении принимают с учётом объёма, периодичности заказов, требований к материалу и уже имеющейся производственной инфраструктуры.
