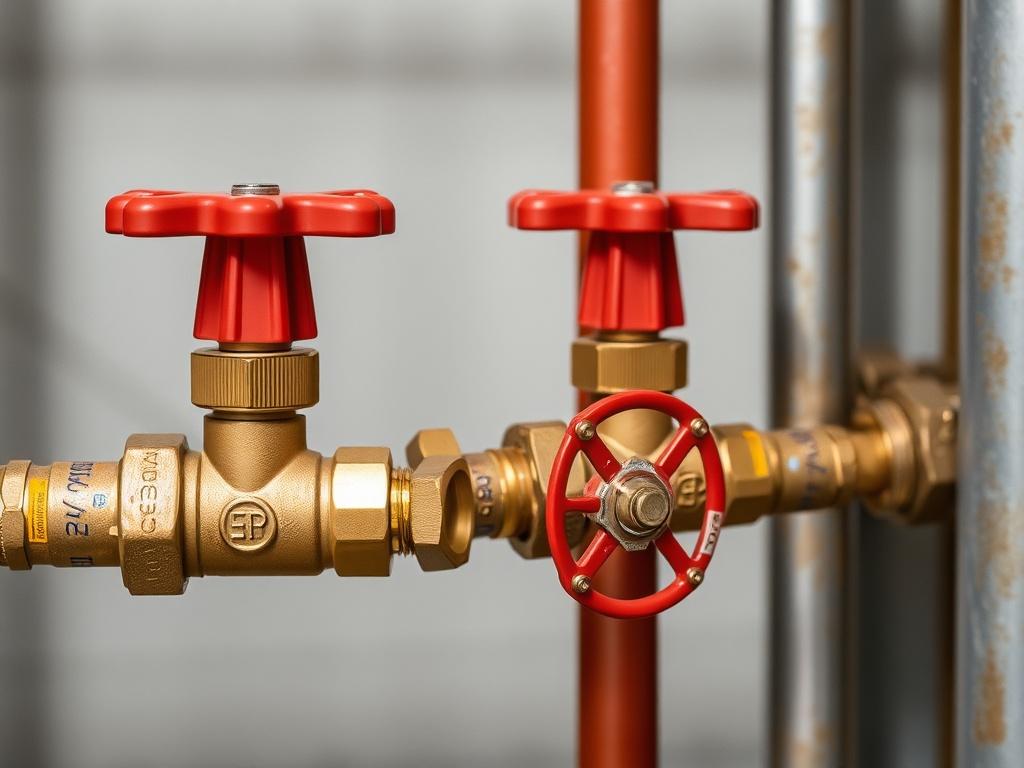

Запорная арматура — это те детали трубопровода, которые на виду не всегда, но от которых зависит работа целой системы. Они перекрывают поток, регулируют его, изолируют участок для ремонта и защищают оборудование от аварий. Если коротко: неправильный выбор арматуры приводит к протечкам, простоям и лишним затратам. А правильный выбор экономит время и нервы.
В этой статье я постараюсь разложить тему по полочкам: какие бывают типы, как сравнивать, на что смотреть при покупке и монтаже. Будет немного схем и таблиц, но без занудства — только то, что реально поможет принять решение.
Что такое запорная арматура и зачем она нужна
Запорная арматура — это совокупность устройств, используемых для перекрытия или открытия потока рабочей среды в трубопроводе. Проще говоря, это «вентили», «клапаны» и «затворы», которые выполняют основную задачу — управляют потоком. В быту это тот самый шаровой кран под раковиной, в промышленности — массивные задвижки и дисковые затворы, выдерживающие экстремальные условия. Больше информации о том, что из себя представляет запорная арматура в Красноярске, можно узнать пройдя по ссылке.
Арматура бывает двух больших типов: запорная, для полного перекрытия, и регулирующая, для точной настройки расхода. В реальной установке часто нужно сочетание — например, запорный элемент для аварийной изоляции и регулирующий для нормальной работы.
Ключевые функции
Коротко о функциях: перекрытие потока, герметичное разделение участков трубопровода, защита оборудования и регулирование давления. Каждая функция диктует свои требования к конструкции: герметичность, минимальное падение давления, стойкость к эрозии и температуре.
При выборе важно понимать, какая функция у вас приоритетна. Для изолирующей функции подойдёт простая задвижка. Для точной регулировки нужен клапан с подходящей характеристикой пропускной способности.
Основные типы запорной арматуры
Разобраться в типах быстро помогает таблица. Ниже видно, как разные конструкции работают и где их обычно применяют. Это не полный список, но охватывает наиболее распространённые решения.
| Тип | Принцип работы | Применение | Плюсы | Минусы |
|---|---|---|---|---|
| Задвижка | Подвижный клин или диск движется перпендикулярно потоку | Трубопроводы воды, пара, нефти | Низкое сопротивление потоку в открытом положении; простота | Не подходит для частых циклов открытие/закрытие |
| Шаровой кран | Шар с отверстием поворачивается, пропуская или перекрывая поток | Бытовые и промышленные сети, вакуум | Быстрое переключение, хорошая герметичность | Ограничена регулировка потока; проблемы при абразивных средах |
| Клапан седельный (вентиль) | Подвижный шток с клапаном прижимает седло | Регулировка расхода, системы отопления | Предсказуемая регулировка, ремонтопригодность | Большие потери напора при сильной регулировке |
| Дисковый затвор (butterfly) | Поворотный диск в середине корпуса | Крупные трубопроводы, вентиляция, вода | Компактность, малый вес, быстрый привод | Не всегда обеспечивает полную герметичность при высоком давлении |
| Пробковый | Поворот пробки с отверстием | Нефтегазовая отрасль, химия | Надёжность и простота конструкции | Ограничения по температурам и средам |
Как не запутаться в названиях
В промышленной практике часто путают термины. Задвижка не равна вентилю, а шаровой кран — не всегда «кран» в бытовом смысле. Если чувствуете неуверенность, ориентируйтесь по принципу работы: движется ли запорный элемент параллельно потоку, поворачивается или прижимается к седлу.
Производители указывают в документации тип привода: ручной, редуктор, пневмо- или электро-привод. Привод решает удобство эксплуатации. На объекте с автоматикой чаще выбирают привод управляемый внешним сигналом.
Критерии выбора: что важнее всего
Выбирать арматуру нужно, ориентируясь на параметры среды и условия установки. Четко сформулируйте задачу: какая среда, температура, давление, частота переключений и требуемая герметичность. Ответы на эти вопросы сэкономят деньги и время.
Основные критерии: материал корпуса и уплотнений, номинальный диаметр и пропускная способность, давление и температура, класс герметичности, тип привода и стандарты. Теперь подробнее о каждом.
Материалы и уплотнения
Материалы корпуса — чугун, сталь, нержавейка, бронза. Уплотнения делают из графита, фторопласта (PTFE), резины и металлических кромок. Агрессивная среда диктует выбор: кислоты и щёлочи требуют устойчивых материалов, пар — термостойких уплотнений.
Нержавеющая сталь подходит для коррозионно-агрессивных сред, но дороже. Чугун экономичен для воды и неагрессивных сред. Всегда уточняйте совместимость уплотнений с рабочей средой — это частая причина нареканий в эксплуатации.
Монтаж и эксплуатация
Даже отличная арматура не будет работать, если её установили неправильно. Монтажный зазор, направление потока, положение привода — всё это влияет. На больших объектах экономия на монтажниках оборачивается переработками и простоем.
Общие рекомендации: соблюдайте направление потока, не переусердствуйте с моментом затяжки фланцев, используйте прокладки и антикоррозионное покрытие, проверяйте герметичность после установки методом гидравлического теста.
План обслуживания
Регулярное обслуживание продлевает срок службы в разы. Базовый план: периодический визуальный осмотр, тестирование на утечки, смазка уплотнений и контроль момента затяжки соединений. Для автоматизированных приводов добавляется проверка электрических соединений и калибровка сигналов.
Важно вести журнал обслуживания. Это помогает отслеживать поведение узла и быстрее выявлять тенденции к износу.
Частые ошибки и как их избежать
Ошибки на этапе проектирования и покупки встречаются постоянно. Самые распространённые — неправильно выбранный тип арматуры и несоответствие материалов среде. Результат — ранний износ, течи и аварии. Простая проверка документации и консультация со специалистом снижают риск.
Еще одна ошибка — установка арматуры в местах, где возможна абразивная нагрузка или кавитация без дополнительных мер защиты. В таких условиях нужен специальный дизайн седел или применение защитных вставок.
- Не тот размер — сниженная пропускная способность или турбулентность.
- Неправильный материал уплотнений — вздутие, трещины, протечки.
- Чрезмерный момент при монтаже — деформация корпуса или седел.
- Отсутствие доступа для обслуживания — дорого и неудобно.
Нормы, маркировка и сертификация
Арматура маркируется по ряду стандартов. В России часто ориентируются на GOST и ТУ производителя. В международной практике используют ISO и API. Маркировка обычно включает DN (номинальный диаметр), PN или класс давления (ANSI), материал и номер партии.
При покупке обращайте внимание на сертификаты, протоколы испытаний и паспорт изделия. Для ответственных задач без сертификата и протоколa гидроиспытания арматуру покупать не стоит.
Что проверить в документации
- Совпадение DN и PN с проектной документацией.
- Материал корпуса и уплотнений с химической картой среды.
- Протокол гидравлического испытания и заводской паспорт.
- Инструкцию по монтажу и техобслуживанию.
Практические советы при покупке
Несколько нехитрых приёмов помогут избежать подвохов. Первое: покупайте у проверенных поставщиков с прозрачной историей поставок. Второе: требуйте документы. Третье: подумайте о запасных частях — наличие седел, уплотнений и привода экономит время при ремонте.
Не стесняйтесь просить рекомендации по монтажу. Поставщик, который даёт четкие инструкции и поддерживает связь, скорее всего, стоит своих денег. Экономия на документации и обслуживании редко окупается.
- Просите паспорт изделия и протоколы испытаний.
- Уточняйте сроки поставки запасных частей.
- Сравнивайте гарантийные обязательства.
- Проверяйте, есть ли обучающий материал для обслуживания.
Заключение
Запорная арматура — это не просто элемент трубопровода, а ключевой компонент безопасности и эффективности системы. Выбор правильного типа, материала и качества сборки вкупе с грамотным монтажом и обслуживанием решают большую часть проблем. Подходите к выбору осознанно: определите рабочие условия, запросите документацию, учитывайте доступность сервисных запасных частей и не экономьте на проверенных поставщиках. Немного усилий в начале сэкономят массу времени и денег в будущем.
