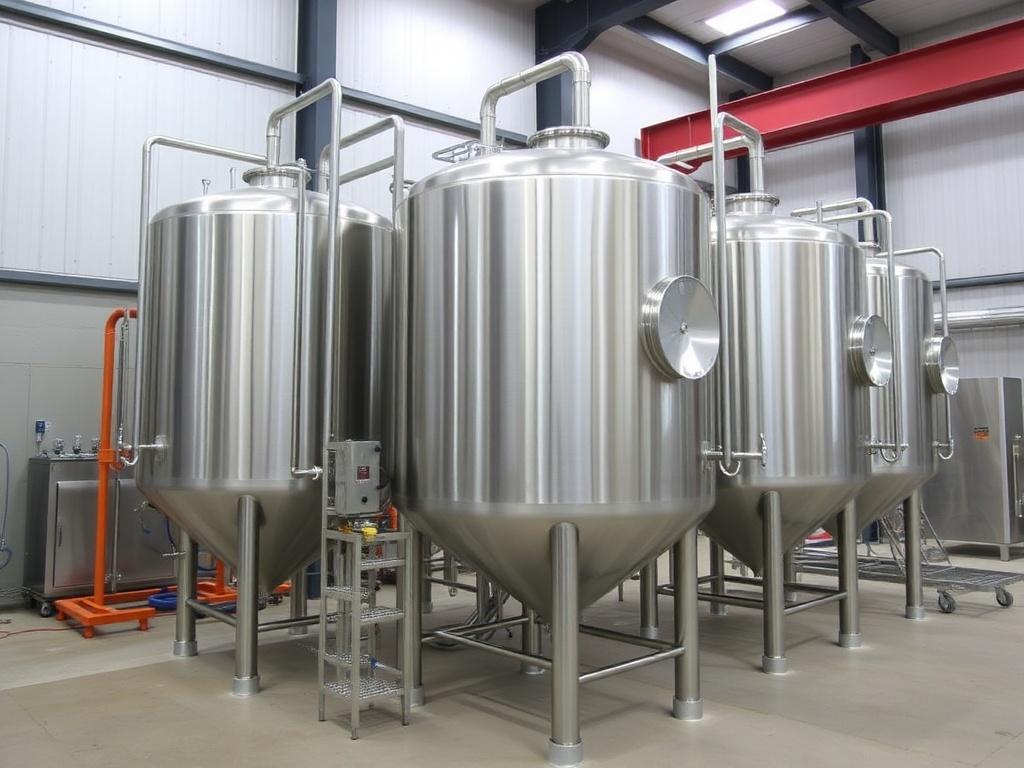

Емкостное оборудование из нержавеющей стали — тема, которая кажется сухой на первый взгляд, но на деле полна деталей, от которых зависит безопасность производства и качество продукта. Простой бак для хранения и сложный реактор выглядят похоже, но требования к ним могут отличаться разительно. Я объясню, на что смотреть, чтобы не ошибиться при проектировании, покупке и обслуживании.
Разговор будет практичным: про марки стали, типы конструкций, сварку и испытания, коррозию и чистку. Буду говорить прямо, без штампов, с примерами и рабочими советами, которые пригодятся инженеру, технологу или заказчику.
Что понимается под емкостным оборудованием и где его используют
Под емкостным оборудованием обычно понимают сосуды, баки, реакторы, бункеры и колонны, предназначенные для хранения, смешения, нагрева или ферментации жидкостей и сыпучих материалов. Главная характеристика — способность сохранять параметры среды: температуру, давление, чистоту и отсутствие посторонних примесей. На сайте zavodtankostroy.ru можно получить больше информации про ёмкостное оборудование из нержавеющей стали.
Сферы применения широки: пищевая промышленность, фармацевтика, химия, водоподготовка, энергетика. От требований к поверхности и чистоте зависит выбор марки стали и типа обработки. Там, где продукт контактирует с продуктами питания или лекарствами, требования строже, чем при хранении неагрессивной воды.
Основные виды емкостного оборудования
Емкости различаются по назначению и конструкции: вертикальные и горизонтальные баки, сферические сосуды, реакторы с мешалкой, кожухотрубные и пластинчатые теплообменники, силосы. Каждый тип имеет свои типичные узлы: патрубки, люки, фланцы, опоры, теплоизоляцию и элементы контроля.
Ниже — простая таблица сопоставления типов емкостей и типичных областей применения. Она не исчерпывающая, но помогает быстро ориентироваться.
| Тип емкости | Назначение | Характерные требования |
|---|---|---|
| Вертикальные резервуары | Хранение жидкостей, брожение | Гигиеничность, доступ для очистки, усиленные днища |
| Горизонтальные баки | Транспорт, временное хранение | Опоры, крепления, доступ к люкам |
| Реакторы с мешалкой | Смешение, химические процессы | Материал мешалки, уплотнения, возможность нагрева/охлаждения |
| Кожухотрубные теплообменники | Теплообмен в технологических линиях | Контроль протечек, внутренние поверхности труб |
Каждый узел емкости имеет значение. Маленький фланец с неправильно выбранным уплотнением способен создать большие проблемы на производстве.
Типичные конструкционные решения
Нельзя сказать, что существует универсальная конструкция для всех задач. Для пищевого производства предпочтительна гладкая внутренняя поверхность и минимальное число сварных швов; для агрессивных химикатов важна толщина стенки и марка стали; при хранении газов ключевым становится давление и герметичность.
При проектировании учитывают: рабочее давление и вакуум, перепады температур, необходимость перемешивания, нагрузку на опоры, транспортировку и требования по санитарии. Маленький промах в расчетах приводит к переделкам или снижению срока службы.
Материалы: какие марки нержавеющей стали выбрать
Нержавеющая сталь — собирательный термин, но в промышленности обычно используют несколько основных групп: аустенитные марки (304, 316/316L), ферритные, мартенситные и дуплексные сплавы. Для емкостного оборудования чаще всего применяют аустениты и дуплексы, потому что они сочетают коррозионную стойкость и пластичность.
Ниже таблица с практическим сравнением популярных марок и их типичными областями применения.
| Марка | Преимущества | Ограничения / где не подходит |
|---|---|---|
| 304 | Доступная, хорошая коррозионная стойкость в нейтральной среде | Уязвима к хлоридам, не лучшая для агрессивных солей |
| 316 / 316L | Добавлен молибден, лучше против окисления и питов при хлоридах | Дороже 304, при очень агрессивных средах требуются специальные сплавы |
| Duplex | Высокая прочность, хорошая стойкость к хлоридной коррозии | Требует контроля сварки, не всегда подходит для низких температур |
| 904L и высоколегированные | Отлично держат агрессивные среды, устойчивы к серной кислоте | Очень дороже, применяется при особых химических задачах |
Выбирая марку, думайте не только о стоимости металла, но и о сложности изготовления, требованиях к сварке и последующей обработке. Иногда экономия на стали приводит к большим затратам на ремонт через пару лет.
Технологические требования: сварка, полировка, испытания
Качество сварки и обработка поверхности решают многое. В гигиенических емкостях стремятся минимизировать количество сварных швов внутри, использовать орбитальную или TIG-сварку и шлифовать швы до требуемого значения шероховатости. После изготовления проводят пассивацию, чтобы удалить свободное железо и восстановить оксидную пленку.
Испытания включают гидростатические испытания, NDT — ультразвук, радиографию или краш-тест пенетрантами, в зависимости от критичности процесса. Для сосудов под давлением обязательны сертифицированные проверки по ASME или соответствующим национальным нормам.
- Рекомендации по сварке: использование защитного газа, контроль темперной истории, очистка швов.
- Контроль поверхности: выбор Ra в зависимости от сектора (пищевая промышленность требует более гладкой поверхности).
- Испытания: гидростатическое, герметичность, NDT по проектной документации.
Требования к шероховатости поверхности
Чем «чище» продукт, тем ниже требуемая шероховатость. Для большинства пищевых и фармацевтических применений целевой показатель лежит в области 0,4–0,8 мкм Ra. Полировка до зеркального блеска уместна не всегда — она дороже и не всегда добавляет практической пользы.
После полировки важна пассивация: даже зеркальная поверхность без пассивации может быстро начать ржаветь на сварных швах.
Коррозия и защита: что стоит помнить
Нержавеющая сталь коррозионностойкая, но не вечная. Наиболее частая проблема — локальная коррозия в виде питтинга и щелевой коррозии, особенно в присутствии хлоридов. В агрессивных средах потребуется более дорогая марка либо дополнительная защита.
Пассивирование, правильная конструкция дренажных и сливных патрубков, отсутствие застойных зон и регулярная чистка — ключевые меры предотвращения коррозии. Не стоит использовать хлорсодержащие отбеливатели на нержавейке, лучше отдать предпочтение цитрусовым или азотным средствам для пассивации.
- Безопасные средства: цитрусовые и азотные пассиваторы, нейтральные моющие средства без хлора.
- Чего избегать: хлорсодержащие средства и длительный контакт со стальной стружкой или абразивами.
- Проектирование: обеспечить сток и вентиляцию, исключить карманы для скапливания жидкости.
Эксплуатация и техническое обслуживание
Регулярное обслуживание продлевает срок службы емкостей. Важно проводить визуальные осмотры, проверять состояние уплотнений и фланцев, контролировать швы и внутренние поверхности при каждой плановой остановке. Для сосудов, работающих под давлением, обязательны периодические нормативные осмотры.
Ниже — практический чек-лист для владельца или инженера по эксплуатации. Пользуйтесь им как базой и адаптируйте под свою технологию.
- Ежемесячный визуальный осмотр внешних поверхностей и опор.
- Контроль герметичности патрубков и уплотнений после операций с давлением.
- Плановая очистка и CIP/ SIP процедуры для гигиенических емкостей.
- Проверка состояния изоляции и обогрева в сезон отопления.
- Раз в год — НДТ швов и гидростатическое испытание при необходимости.
Документируйте все работы. Запись о том, когда и чем вы промывали емкость, может спасти в споре с поставщиком и поможет построить грамотную программу обслуживания.
Экономика: стоимость, срок службы и факторы влияния
При оценке стоимости емкости учитывают не только цену материала, но и сложность изготовления, требования к обработке поверхности, испытаниям, доставке и монтажу. Стоимость жизненного цикла — ключевой показатель: более дорогая марка стали часто окупается за счет меньших затрат на ремонт и простои.
Ниже таблица с основными факторами, влияющими на цену и срок службы.
| Фактор | Влияние на цену | Влияние на срок службы |
|---|---|---|
| Марка стали | Сильно повышает цену при переходе на 316/duplex | Увеличивает стойкость к коррозии и служебный ресурс |
| Обработка поверхности | Полировка и пассивация удорожают изделие | Снижает риск загрязнений и коррозии |
| Сварка и контроль | Специализированная сварка и NDT дорожают | Гарантирует надежность и безопасность |
| Транспорт и монтаж | Большие емкости требуют логистики и спецтехники | Ошибки при монтаже резко сокращают срок службы |
Вывод простой: дешевле сделать правильно с первой попытки. Экономия на проектировании и контроле часто оборачивается большими затратами в эксплуатации.
Заключение
Емкостное оборудование из нержавеющей стали — это не только металл и сварка. Это баланс между требованиями процесса, маркой стали, качеством изготовления и программой обслуживания. Грамотно выбранная конструкция и соблюдение технологических требований экономят деньги и нервы в долгой перспективе.
Если вы планируете покупку или модернизацию, начните с задач: какие среды, какие температуры, какие требования к чистоте. Затем выбирайте марку стали и контролируйте изготовление: сварка, поверхность, пассивация и испытания. Небольшое внимание к деталям на старте — это долгие годы безаварийной работы.
Если хотите, могу дать шаблон ТЗ для производителя емкостей или помочь составить чек-лист приемки конкретной емкости под вашу технологию. Пишите — помогу подготовить документ, который реально сократит риски при поставке и монтаже.
